Timecode Systems

Timecode Systems は、正確なタイムコードとメタデータを生成し、これを RF、および Wi-Fi ワイヤレス接続により高い信頼性をもって同期、共有することが出来るユーザーフレンドリーな方法をシステムに提供します。2012年4月の発売以来、当製品はイギリスを含めたヨーロッパ各国、アメリカ、中東、アフリカなどでリアリティ番組やドキュメンタリー番組、映画製作などでおなじみのアイテムとなっています。

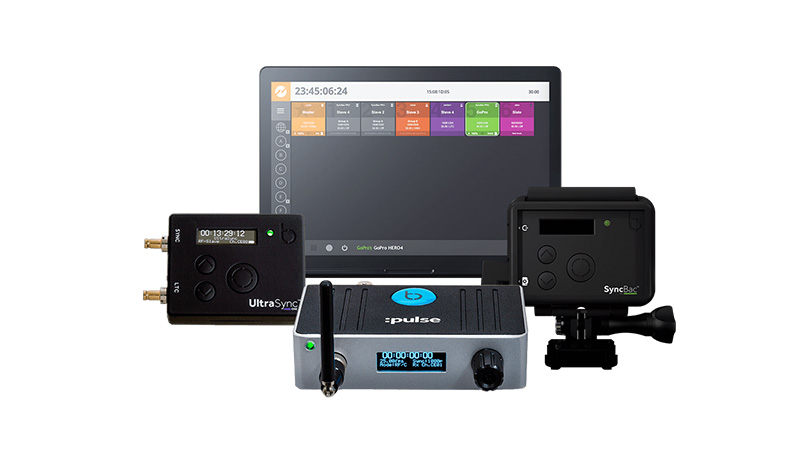

Timecode Systems 概要

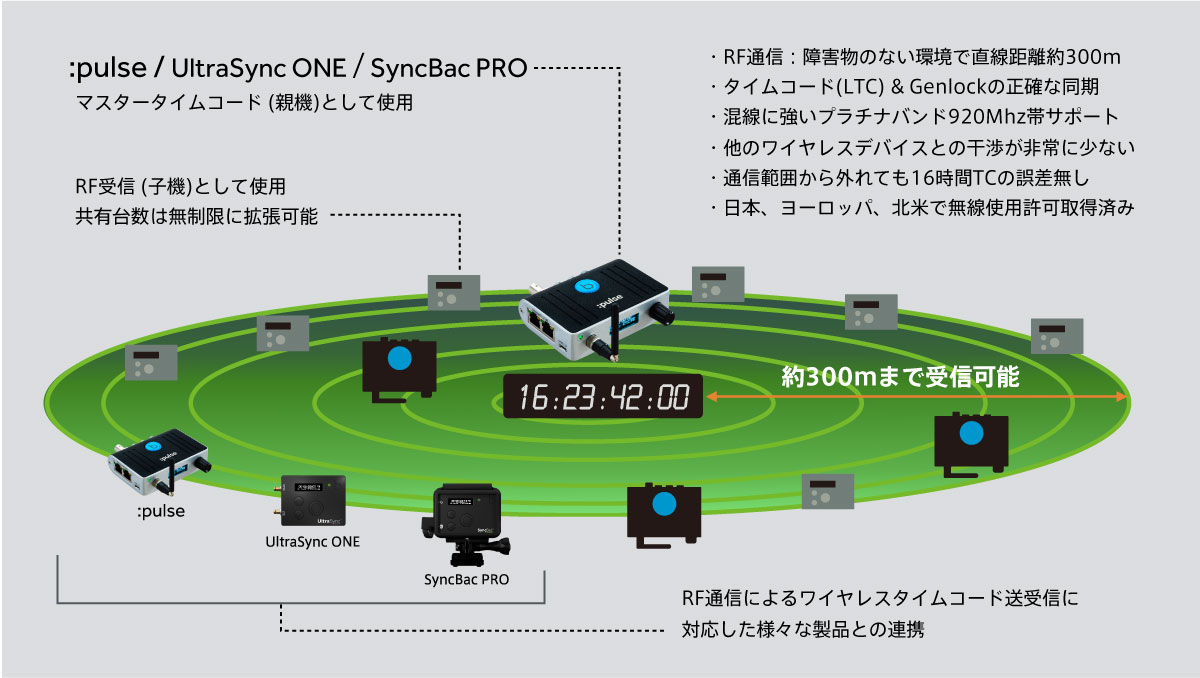

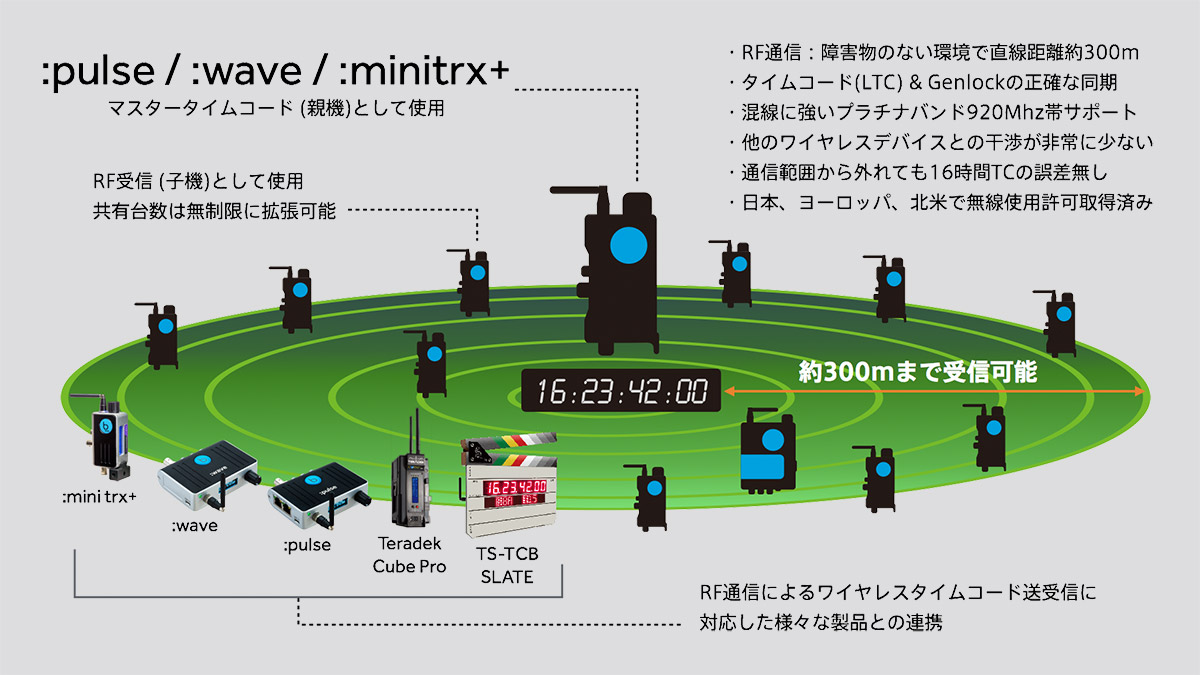

TCB workflow2

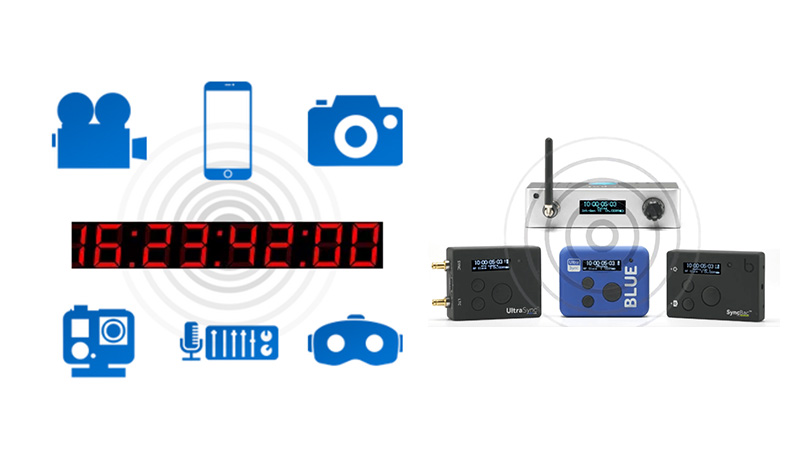

タイムコードをワイヤレス (無線) 環境で

ワイヤレス (無線) タイムコード同期システム「Timecode Systems」は、映像や音響機器の同期および編集に必要となる SMPTE タイムコードの伝送を RF (Radio Frequency) 通信によりワイヤレス化する小型デバイスシリーズです。送信機となる 1台の親機から、受信機能を備える複数台の子機にワイヤレスで完全に同期したタイムコードを伝送することができ、今まで有線接続でなければ得られなかった精度の高いタイムコードを無線接続により伝送することが可能になります。本製品システムの導入により、タイムコードの分配を諦めていたマルチカメラ収録現場などでも、接続ケーブルの敷設や分配を気にすることなく、自由にタイムコードを扱うことが可能になります。

複数台のカメラ同期はもちろん、フィールド収録におけるカメラと音声レコーダーの同期など、収録機器のデジタル化とファイルベース化がすすんだ現在においても、タイムコードが果たすべき役割は重要です。映画やライブ、ドキュメンタリーなど、精度の高い映像編集と MA を行うシーンに求められるゆるぎなく高い精度の時間軸を「Timecode Systems」が提供します。

親機と子機の関係

Timecode Systems は、親機から子機へタイムコードをワイヤレス (RF 通信) で伝送します。RF 親機は、基地局にある外部ジェネレーターから有線で入力されるタイムコード、あるいは内部でジェネレートするタイムコードをワイヤレス化して発信することができます。

RF 子機は RF 親機から発信される電波を受信して内部タイムコードを同期させ、有線でタイムコードを出力します。RF 子機をカメラなどに装着し、子機から出力されるタイムコードをカメラのタイムコードソースとして利用します。1台の RF 親機に対して RF 子機を台数制限なく増やすことができるので、例えばマルチカメラ収録などで使用すれば、複数台のカメラタイムコードを基地局にあるタイムコードジェネレーターと完全に、しかもワイヤレスに同期させることができます。

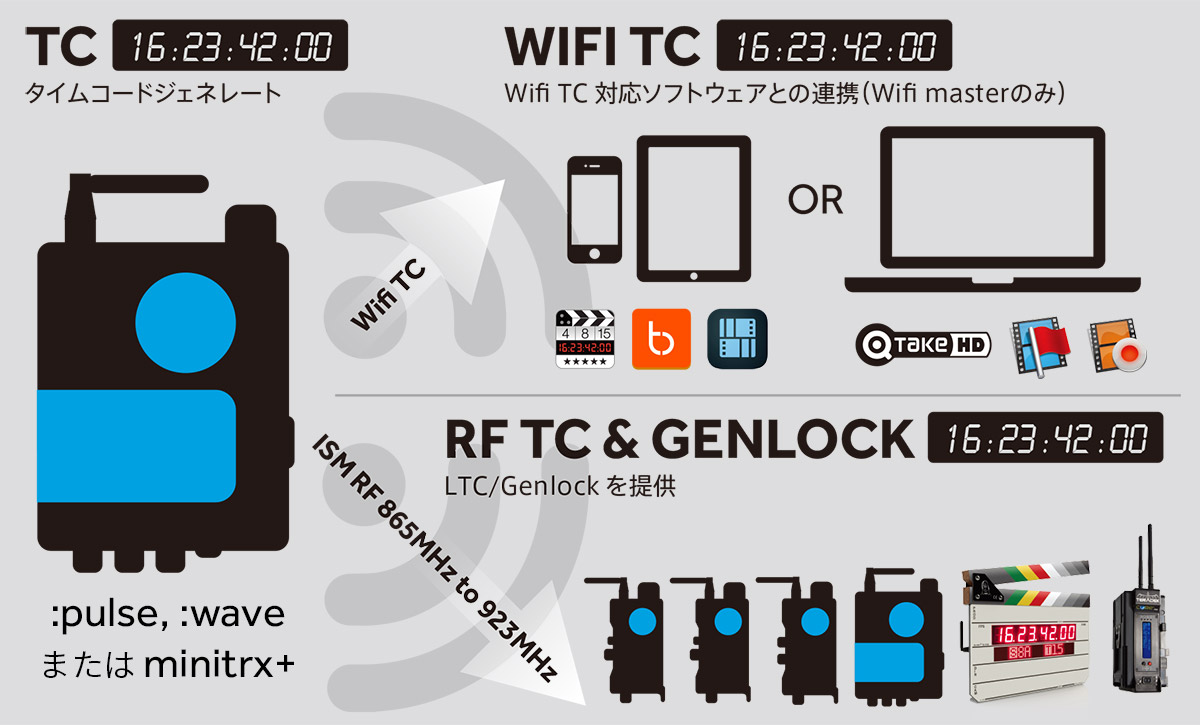

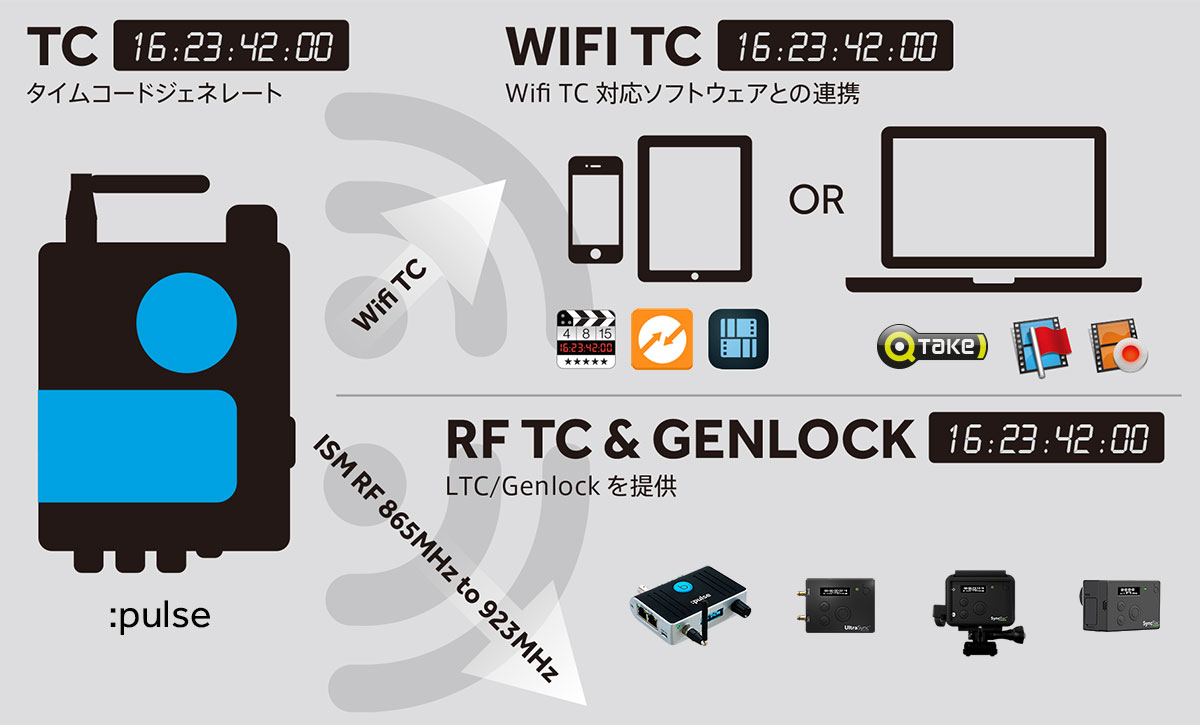

TCB work

マルチチャンネルRF通信によるタイムコードのデジタル同期

Timecode Systems は、RF (Radio Frequency) により送信機/受信機間のワイヤレス通信を行い、正確なタイムコードを同期・伝送します。通信には Wi-Fi の様な一般化した電波帯域ではなく、「920MHz 帯近距離無線」と呼ばれ ARIB 標準規格を取得する 920.6 〜 923MHz の 14バンドを使用します。電波の飛びやすさと、省電力で安定した通信が行えるこの帯域は、ワイヤレスマイクや照明機器など他の電波使用機器とも干渉し難いため、様々なシーンにおいて安心して Timecode Systems をお使いいただくことができます。

また、この帯域は電波の届く範囲が Wi-Fi に比べて圧倒的に広く、周囲の状況により異なりますが、製品間の通信 (タイムコード同期) を見通しの良い場所で 300m 程度まで伸ばすことができます。

giteki_new

※ アスクが取り扱う全ての Timecode Systems 製品は、技術基準適合証明取得済みのため、国内で使用する際に免許や申請の必要はありません。

製品ラインナップ

Timecode System 製品のラインアップ

Timecode System 各製品の特長

製品名をクリックすると、各製品の特長をご確認いただけます。

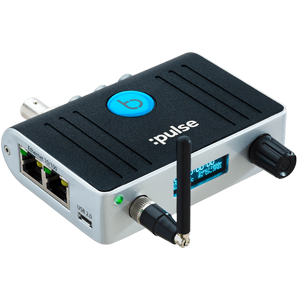

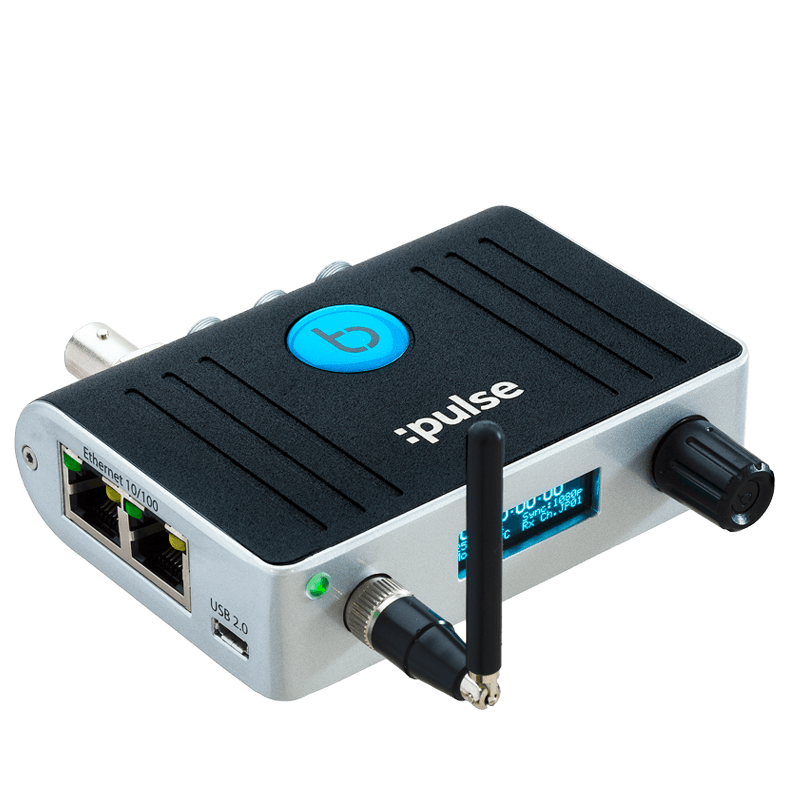

:pulse

コンパクトなサイズでタイムコード&シンクジェネレーター、RF 送受信、Wi-Fi 受信機能を実現 Timecode Systems ブランドを包括する最新モデル

:pulse

コンパクトなサイズでタイムコード&シンクジェネレーター、RF 送受信、Wi-Fi 受信機能を実現 Timecode Systems ブランドを包括する最新モデル

タイムコードの生成および送受信が可能な RF トランシーバーと、Wi-Fi 受信機としての機能を兼ね備えています。また Ethernet と Wi-Fi のブリッジ機能に加え、2ポートの Ethernet スイッチが備えられており、2つのネットワークを使ってカメラと pulse を繋ぐことができます。

製品詳細ページ (英語)

:wave

RF トランシーバーと Wi-Fi が統合された、多機能タイムコード / ゲンロック / ワードクロックジェネレーター

:wave

RF トランシーバーと Wi-Fi が統合された、多機能タイムコード / ゲンロック / ワードクロックジェネレーター

:wave はオーディオ分野に焦点を当てた、非常に正確なタイムコード / ゲンロック / ワードクロックジェネレーターで、RF トランシーバーと Wi-Fi が統合されています。内蔵された大容量のリチウムポリマーバッテリーは RF、Wi-Fi を共に動作させた状態で、少なくとも8時間以上使用できるよう設計されています。

:wave は Sound Devices フィールドオーディオミキサー / レコーダーの最新の通信プロトコルに対応するように設計されています。フィールドオーディオミキサー / レコーダーを :wave のデータポートに Timecode Systems Sync 専用リードで接続すると、:wave に Wi-Fi 接続した MovieSlate® 8 アプリケーションは、Sound Devices の 788T、688、664、633 レコーダーとデータやタイムコードが同期します。また、MovieSlate やレコーダーから録画の開始と停止を操作できます。 (今後のファームウェアアップデートで対応)

製品詳細ページ (英語)

:mini trx+

RF トランシーバーを備えた、小型軽量のタイムコード / ゲンロック / ワードクロックジェネレーター

:minitrx+

RF トランシーバーを備えた、小型軽量のタイムコード / ゲンロック / ワードクロックジェネレーター

大きさわずか 29mm × 44mm × 70mm、重量たったの 122g と小型軽量。マスター機とスレーブ機で同期が取れていなくても、24時間使用した時のフレームのズレは0.2フレーム程度と高精度で高い安定性を誇ります。

大容量化された内蔵のリチウムポリマーバッテリーで、最大12時間 RF とゲンロックを同時に起動できます。また、2つ目の LTC またはワードクロックをシンク BNC コネクターから出力できるようにもなりました。

また、頑丈で柔軟な接続が出来るよう刷新されたマウントパーツには、複数の1/4インチのマウント用ネジ穴と取り外し可能なホットシューマウントを備えています。

製品詳細ページ (英語)

Denecke TS-TCB

Timecode Systems のワイヤレステクノロジーと統合された、インテリジェントなクラッパースレート
※ TELEC 未取得のため、日本国内での取り扱いはございません。(2016 年 9 月現在)

Denecke TS-TCB

Timecode Systems のワイヤレステクノロジーと統合された、インテリジェントなクラッパースレート

ウォールナット製の拍子木がついた伝統的なカチンコに、正確なタイムコードを表示する視認性の高い LED ディスプレイを組み合わせ、アナログとデジタルそれぞれの長所が活きている、世界に先駆けた信頼性の高い製品です。

マニュアル設定のスイッチは、押したり捻ったりするノブに置き換えられました。単三バッテリーを入れるシンプルなスロット、アンテナ、外部と有線接続で LTC をやりとりするための LEMO5 コネクターが採用されています。

BLINK に対応しているため、iPhone のアプリケーションから状況の確認も行えます。クラップフレーム (拍子木を打った時のフレーム情報) のタイムコードは TS-TCB からアプリケーションに送信され、無料の Timecode Buddy: app 上のシンプルなリストや MovieSlate® 8 app の洗練された自動化ワークフローに取り込まれます。

※ TELEC 未取得のため、日本国内での取り扱いはございません。(2016 年 9 月現在)

製品詳細ページ (英語)

BLINK

革新的なメタデータとタイムコードプロトコルが登場!

BLINK とは

BLINK は、Timecode Systems 社のワイヤレスによる長距離同期、コントロール、およびメタデータ交換のためのプロトコルです。

1台のマスター (親) 機に対して、撮影セットまたは / スタジアム全域で複数のスレーブ (子) 機で受信可能
最新製品 wave または pulse を BLINK マスター機として使用
865MHz 〜 923MHz の RF 信号による長距離伝送
一箇所からすべてをモニタリングしコントロール

BLINK の革新的なワークフロー

設定

BLINK マスター (親) 機と BLINK スレーブ (子) 機を同じ RF チャンネルに設定します。
BLINK マスター機の Wi-Fi を有効にし、その Wi-Fi に Timecode Buddy: app または MovieSlate® 8 を使用して接続します。
すべての BLINK RF スレーブ機がアプリケーション内のドロップダウンリストに現れます。
1cm も移動することなく、すべてのデバイスをワイヤレスでコントロールでき、ステータスも確認できます。

タイムコードとメタデータのハブ

iPhone や iPad から BLINK マスター機には、Wi-Fi 経由ですぐに接続されます。

一度ローカルの Wi-Fi に接続された後は、簡単に、すべての BLINK スレーブ機をリモートビューで確認できます。

このアプリケーションを使用して、各デバイスに対して見分け易くする User Name をつけ、User Bit や同期出力などの設定を行えます。

最大 500m (直線視認距離) のデバイスコントロール & モニタリング

長距離 RF リンクを介して、ステータスの更新をライブで行え、すべてのキットをモニタリングすることができます。

ジブや高い場所に載ったカメラではどうでしょうか? 問題ありません。BLINK を通して、すべてのユニットを確認し、目を光らせておくことができます。

製品比較

特徴	minitrx	minitrx+	slate	:wave	:pulse
タイムコードリーダー	✓	✓	✓	✓	✓
タイムコードジェネレーター	✓	✓	✓	✓	✓
ゲンロックジェネレーター	✓	✓	✗	✓	✓
ワードクロックジェネレーター	✗	✓	✗	✓	✓
LTC 出力	1	2	1	3	3
RF 送信	✓	✓	✓	✓	✓
RF 受信	✓	✓	✓	✓	✓
BLINK マスター (親) 機	✗	✗	✓	✓	✓
BLINK スレーブ (子) 機	✗	✓	✓	✓	✓
Wi-Fi	✗	✗	✓	✓	✓
データポート	✗	✗	✗	✓	✓
Ethernet	✗	✗	✗	✗	✓
USB	✓	✓	✗	✓	✓
スクリーン	LCD	LCD	LED	OLED	OLED
単3電池	✗	✗	✓	✗	✗
内蔵バッテリー	✓	✓	✗	✓	✓
外部電源入力	✓	✓	✓	✓	✓
USB 給電	✓	✓	✗	✓	✓
PoE RJ45 Ethernet	✗	✗	✗	✗	✓

Apps

アプリケーション

タイムコードと撮影時のメタデータをリアルタイムに、Wi-Fi 越しの iOS デバイスと共有

Timecode Systems の Wi-Fi 対応製品を使用すると、Wi-Fi を通じて複数の iPhone や iPad で精度の高いタイムコードとメタデータをリアルタイムに利用できます。

無料で利用できる Timecode Buddy: app で、タイムコードロガーやカメラアシスタントからスクリプターやディレクターまで、完全に一致した同一のタイムコードに、個人の iOS デバイスを通じて簡単にアクセスできるようになります。

パワフルで新しい BLINK プロトコルを通じて、複数ユニットのステータスを確認し遠隔操作を行えます。

ワイヤレスワークフローソリューション

ノンストップのマルチカメラ撮影の世界では、映像コンテンツはしばしば不十分な形で記録されています。同様に、サウンドノートとサウンドマップが記録されることはごく稀です。撮影が終了した後、大量のフッテージとオーディオデータが編集室に持ち込まれる時には、注釈がなかったり、オーディオトラックに適切な名前が付けられていなかったりしますので、編集の際に頭を抱えてしまいます。

正確なリアルタイムのタイムコードスタンプと知的なロギングノートを生成するには、:wave、:pulse、Denecke TS-TCB のいずれかを MovieSlate8 や Adobe Prelude Live Logger に接続します。これは編集室に平穏を与えるだけでなく、効率化とメタデータ処理の推進により、プロダクションにとって時間と経費の節約になります。

ワークフローの手助けが必要?

もし、ワークフローの効率化や編集時間の節約を検討しているのなら、Timecode Systems がきっとお役に立てます。

BLINK Hub

BLINK デバイスのステータス確認やコントロール

詳細ページ (英語)

Timecode Buddy: app

高精度で信頼できる
デジタルスレートを作成

詳細ページ (英語)

MovieSlate8

包括的なタイムコードと
メタデータのロギングツール

詳細ページ (英語)

Adobe Prelude Live Logger

知的でリアルタイムなコンテンツ
ロギングを行える iPad app

詳細ページ (英語)

ワークフロー

使用方法

Timecode Systems 製品のセットアップは簡単で、すぐに使い始められます。

BLINK Hub で Sound Devices 6 シリーズをモニタリング & リモートコントロール

SyncBac PRO と :pulse で実現するマルチカメラ GoPro ワークフロー

BLINK Hub で複数台の GoPro を一括制御

複数台の Timecode Systems 製品を BLINK Hub からモニタリング & リモートコントロール

製品紹介

Timecode Systems 製品で実現できることをご紹介します。

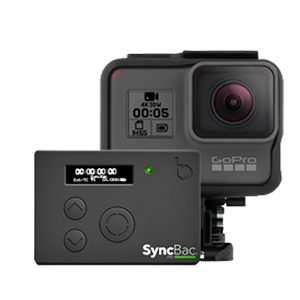

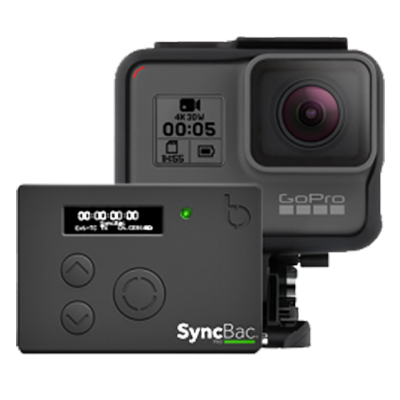

SyncBac PRO でハウジングに入れた GoPro のタイムコードを同期する

SyncBac PRO を使う

Supermotocross Riders' & Manufacturers' Cup 2016 の裏側

SyncBac PRO 登場

ケーススタディ

Timecode Systems 製品の導入事例をご紹介します。

Supermotocross Riders' & Manufacturers' Cup 2016 の裏側

GoPro Developer Program launch 2016 プロモーションワークフロー

RF チャンネル

サブ GHz 帯長距離 RF システム

ライセンスフリーのワールドワイドチャンネル

すべての Timecode Systems 製品はライセンスフリーの国際 14チャンネルのサブ GHz ISM バンドに予め設定されて出荷されます。

この周波数帯は、その他の共通周波数を使用するような Wi-Fi、Bluetooth、ワイヤレスビデオなどと異なり、混戦しにくい利点があります。

低周波数であるため、同様の出力の他の製品よりも伝送距離が長く、遮蔽物に影響されにくいのも特長です。

Timecode Systems RF チャンネル

日本
1	JPN	920.600 MHz
2	JPN	920.800 MHz
3	JPN	921.000 MHz
4	JPN	921.200 MHz
5	JPN	921.400 MHz
6	JPN	921.600 MHz
7	JPN	921.800 MHz
8	JPN	922.000 MHz
9	JPN	922.200 MHz
10	JPN	922.400 MHz
11	JPN	922.600 MHz
12	JPN	922.800 MHz
13	JPN	923.000 MHz
14	JPN	923.200 MHz

イギリス / EU / CEPT^* 諸国
1	UK/EU	865.050 MHz
2	UK/EU	865.150 MHz
3	UK/EU	865.250 MHz
4	UK/EU	865.350 MHz
5	UK/EU	865.450 MHz
6	UK/EU	865.550 MHz
7	UK/EU	865.650 MHz
8	UK/EU	867.950 MHz
9	UK/EU	868.050 MHz
10	UK/EU	868.150 MHz
11	UK/EU	868.250 MHz
12	UK/EU	868.350 MHz
13	UK/EU	868.450 MHz
14	UK/EU	868.550 MHz

^* アルバニア、アンドラ、オーストリア、アゼルバイジャン、ベラルーシ、ベルギー、ボスニア、ヘルツェゴビナ、ブルガリア、クロアチア、キプロス、チェコ共和国、デンマーク、エストニア、フィンランド、フランス、ジョージア、ドイツ、ギリシャ、ハンガリー、アイスランド、アイルランド、イタリア、ラトビア、リヒテンシュタイン、リトアニア、ルクセンブルグ、マルタ、モルドバ、モナコ、モンテネグロ、オランダ、ノルウェイ、ポーランド、ポルトガル、マケドニア、ルーマニア、ロシア連邦、サンマリノ、セルビア、スロバキア、スロベニア、スペイン、スウェーデン、スイス、トルコ、ウクライナ、イギリス、バチカン

アメリカ / オーストラリア / ニュージーランド
1	USA/AU/NZ	915.050 MHz
2	USA/AU/NZ	915.150 MHz
3	USA/AU/NZ	915.250 MHz
4	USA/AU/NZ	915.350 MHz
5	USA/AU/NZ	915.450 MHz
6	USA/AU/NZ	915.550 MHz
7	USA/AU/NZ	915.650 MHz
8	USA/AU/NZ	918.050 MHz
9	USA/AU/NZ	918.150 MHz
10	USA/AU/NZ	918.250 MHz
11	USA/AU/NZ	918.350 MHz
12	USA/AU/NZ	918.450 MHz
13	USA/AU/NZ	918.550 MHz
14	USA/AU/NZ	918.650 MHz
