OCA は e-sports アリーナの新設を機に、学生たちが最先端の機材・技術にアクセスしやすい施設を整え、より実践的なスキルをリアルな状況で身に付けられる環境構築を目指していた。

ライブスイッチャーの選定では、公式の e-sports 世界大会でも高い評価を得ているVizrt 社のライブ映像制作システム『TriCaster シリーズ』が候補に挙がった。相談を受けた電音エンジニアリングとアスク・エムイーは OCA 校内に実機を持ち込み、TriCaster の製品デモを実施。その機能紹介や実機操作を体験した e-sports 科の学生・講師たちからは、ぜひアリーナに TriCaster を導入したい!との声が上がり、新設アリーナへの TriCaster 導入が決まった。

Vizrt TriCaster は、制作現場の規模に合わせた幅広いモデル展開が特徴的なシリーズ製品ですが、放送レベルでも使用できる『TriCaster 2 Elite』を導入した理由を教えてください。

新設の e-sports アリーナには、10 台のゲーム対戦台を設け、それぞれにゲーミング PC が用意されました。つまり、各選手のプレイ画面を映像ソースとして活用するには、10 台分の PC ソースを取り込めるライブスイッチャーが必要でした。さらに、各対戦台に取り付けられた会場観客用のモニター × 10 台にも、映像を出せる・切り替えられるシステムを構築したいと相談していました。

チャンネル数と処理能力を考慮した結果、e-sports アリーナに最適なモデルは『TriCaster 2 Elite』であると担当者から提案を受け、同モデルの採用が決定しました。

リプレイシステム『3Play 3P2』も導入されていますが、こちらの採用理由も教えてください。

本格的な e-sports 配信の画作りには、魅力的な瞬間を切り取る ”リプレイ” の活用が必要不可欠だと感じていました。TriCaster のデモを受けた際に学生たちの反応も良かったので、TriCaster と同じ Vizrt 社から提供されている業務用リプレイシステム『3Play 3P2』も導入することにしました。

ライブスイッチャー / リプレイシステム

Vizrt 社の TriCaster シリーズは、複数のカメラから入力されたライブ映像に編集・加工・合成などを加え、最終的にインターネットでライブ配信したり、内蔵ストレージに配信映像を保存したり、あるいは演出用の動画素材をビデオ再生して利用することも可能なオールインワン・ライブ映像制作システムだ。多種多様な演出をシステム内で可能にする映像合成ツールと、幅広い製品ラインナップから使用用途に応じて選択できるのが特徴的な製品シリーズである。

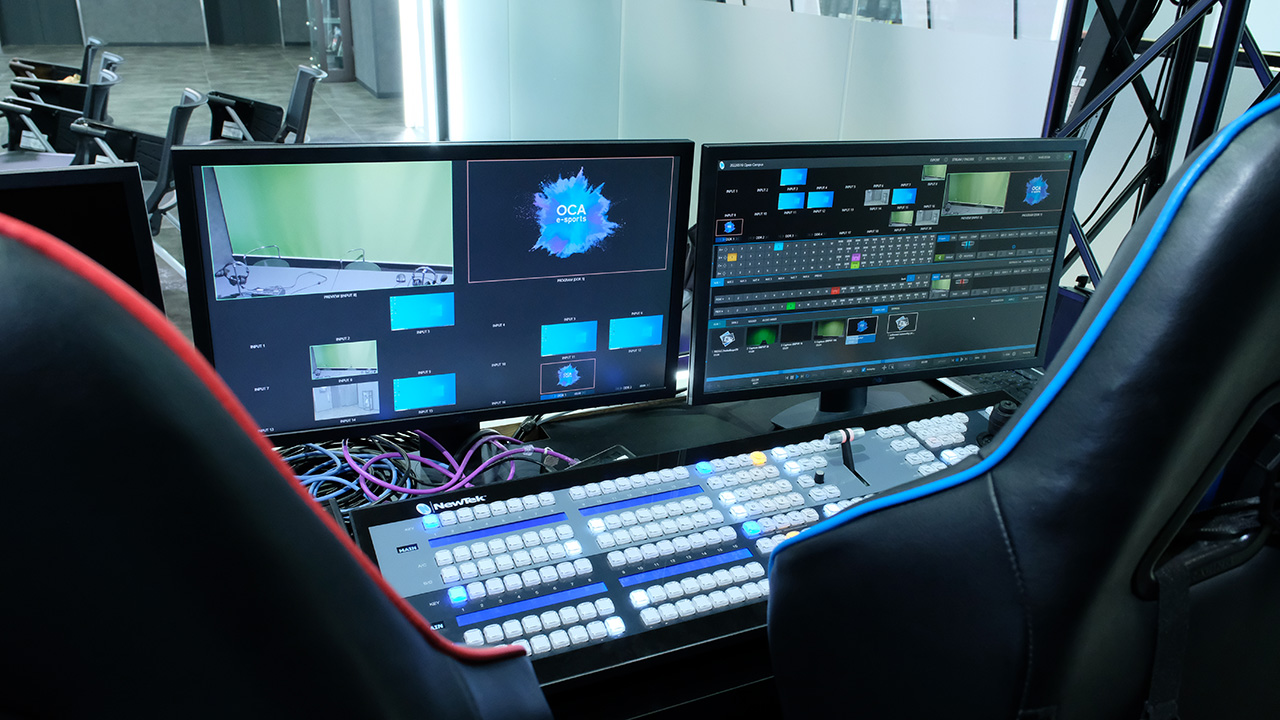

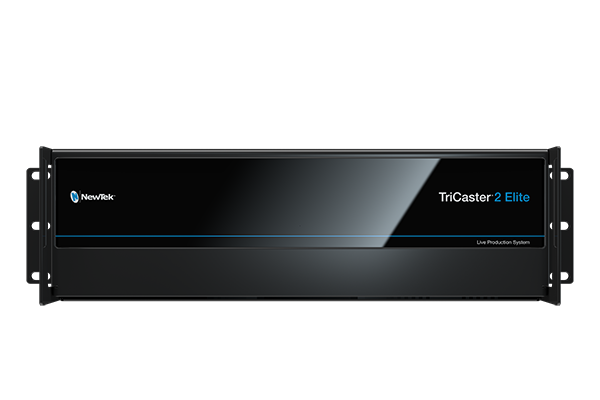

OCA のアリーナでは、フラッグシップモデルの『TriCaster 2 Elite』が導入されている。安価な機材とは異なり、思い付く限りの映像演出にはこれ 1 台で対応できる、十分な機能が濃縮されているモデルだ。

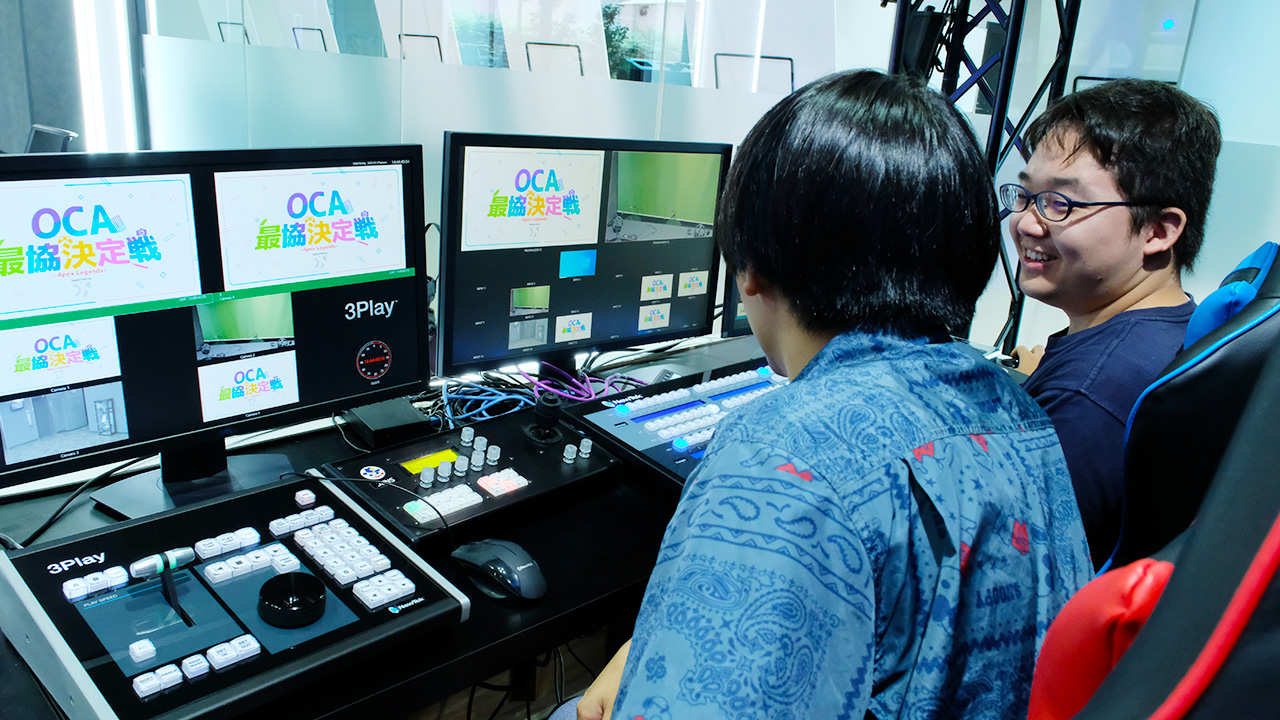

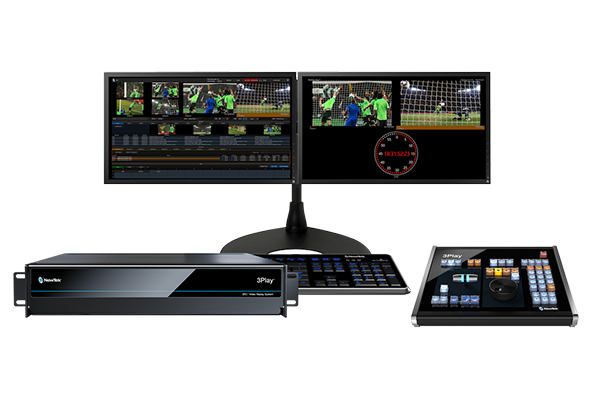

一瞬の名シーンを再び観客に見せることができるリプレイシステムには、同じく Vizrt 社から出されているスポーツ中継用リプレイ製品『3Play 3P2』が活用されている。

参考 : TriCaster e-sports 事例紹介ビデオ https://www.youtube.com/watch?v=5yeW44A2ScY

IP 映像伝送プロトコル : NDI

『NDI (ネットワーク・デバイス・インターフェイス)』は、米国の Vizrt (旧 NewTek) 社が開発した IP 伝送プロトコルだ。一般的なギガビットイーサネット環境下で、TriCaster や IP シリーズのシステム同士だけでなく、NDI 互換のさまざまな映像、音声、メタデータをリアルタイムに相互伝送できる。このテクノロジーにより、IP を活用した次世代のライブ映像制作ワークフローが実現されている。

参考 : NDI 紹介ビデオ https://www.youtube.com/watch?v=qH_I8VVeRpg

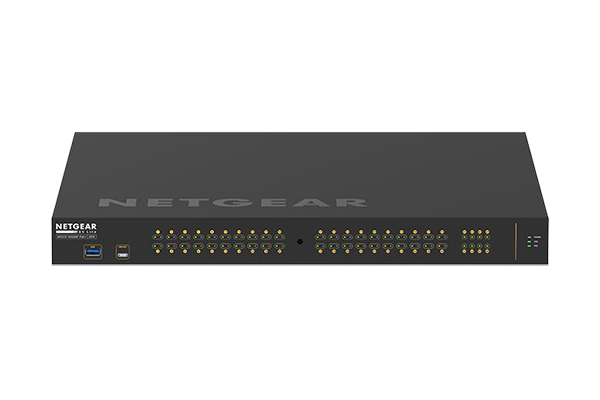

複数の IP ソースを扱う映像制作システムを構築する際、ネットワーク設定に関する課題が最初に挙げられるが、OCA ではプロフェッショナルな映像制作向けに開発された NETGEAR 社のネットワークスイッチ『M4250』シリーズを導入することで、この問題を解決している。

M4250 シリーズは、AV over IP ワークフロー向けに NETGEAR 社が開発したネットワークスイッチであり、通常であれば必要とされる VLAN / マルチキャスト / QoS などのネットワーク設定にも、同製品の内部システムが自動的に対応する。そのため、ネットワークの専門知識がないユーザーでも、M4250ネットワークスイッチをシステム内に組み込むことで、簡単に IP ソースの集約と一括管理が可能となる。

参考 : NETGEAR ネットワークスイッチ紹介ビデオ https://www.youtube.com/watch?v=rg6ZvQM0Mqc

IP ⇆ ベースバンドの相互変換 / 観客用モニターへの映像出力

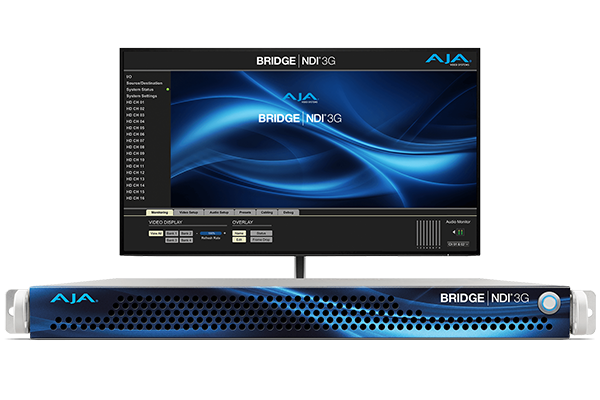

AJA 社の BRIDGE NDI 3G は、IP ビデオへの需要が高まる中で、NDI を簡単に既存設備へ統合できる製品だ。BRIDGE NDI 3G は、3G-SDI 信号と NDI の相互変換に対応しており、高品質な NDI 変換を難なく実現できる。

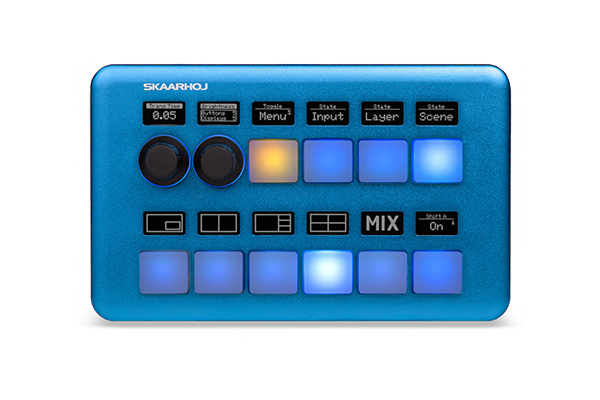

今回、OCA では BRIDGE NDI 3G を使用して、アリーナ内のゲーミングPC × 10台の映像ソース (SDI) を NDI に変換し、TriCaster 2 Elite に入力している。逆に、TriCaster 2 Elite から各対戦台に取り付けられた観客用モニターへの映像出力では、BRDGE NDI を介して NDI から SDI への変換を行い、TriCaster 2 Elite からの映像信号をモニターに送出している。観客用モニターへの映像出力および切り替えは、放送機器向けにカスタマイズ可能な SKAARHOJ 社の汎用コントローラー『Quick Pad』で、スイッチング担当の学生が制御している。

参考 : AJA BRIDGE NDI 紹介ビデオ https://www.youtube.com/watch?v=T79Uf-2sr-Q
